کثافت هيٺ درستگي جو راز گرينائيٽ بيس ۽ ڪاسٽ آئرن بيس جي وچ ۾ فرق: مواد سائنس جو الٽ منطق.

صحت واري پيداوار جي ميدان ۾، عام غلط فهمي اها آهي ته "وڌيڪ کثافت = مضبوط سختي = وڌيڪ صحت واري". گرينائيٽ جو بنياد، 2.6-2.8g/cm³ (ڪاسٽ آئرن لاءِ 7.86g/cm³) جي کثافت سان، مائڪرو ميٽر يا نانو ميٽرن کان به وڌيڪ درستگي حاصل ڪئي آهي. هن "مخالف وجداني" رجحان جي پويان معدنيات، ميڪينڪس ۽ پروسيسنگ ٽيڪنڪ جي گهري هم آهنگي آهي. هيٺ ڏنل چار وڏن طول و عرض مان ان جي سائنسي اصولن جو تجزيو ڪري ٿو.
1. کثافت ≠ سختي: مادي بناوت جو فيصلو ڪندڙ ڪردار
گرينائيٽ جي "قدرتي ماکي جي ڇانو" ڪرسٽل جي جوڙجڪ
گرينائيٽ معدني ڪرسٽلز جهڙوڪ ڪوارٽز (SiO₂) ۽ فيلڊسپار (KAlSi₃O₈) تي مشتمل آهي، جيڪي آئنڪ/ڪوويلنٽ بانڊن سان ويجهي سان ڳنڍيل آهن، هڪ انٽرلاڪنگ ماکي جي ڇت وانگر بناوت ٺاهيندا آهن. هي بناوت ان کي منفرد خاصيتن سان نوازي ٿي:

دٻاءُ واري طاقت ڪاسٽ آئرن جي مقابلي ۾ آهي: 100-200 ايم پي اي (گرين ڪاسٽ آئرن لاءِ 100-250 ايم پي اي) تائين پهچڻ، پر لچڪدار ماڊيولس گهٽ آهي (70-100 جي پي اي بمقابله ڪاسٽ آئرن لاءِ 160-200 جي پي اي)، جنهن جو مطلب آهي ته ان ۾ طاقت جي تحت پلاسٽڪ جي خرابي جو امڪان گهٽ آهي.
اندروني دٻاءُ جي قدرتي ڇڏڻ: گرينائيٽ لکين سالن جي ارضياتي عملن ۾ عمر جي ويجهو آئي آهي، ۽ اندروني بقايا دٻاءُ صفر جي ويجهو پهچي ٿو. جڏهن ڪاسٽ آئرن کي ٿڌو ڪيو ويندو آهي (ٿڌڻ جي شرح > 50℃/s سان)، اندروني دٻاءُ 50-100 mpa تائين پيدا ٿئي ٿو، جنهن کي مصنوعي اينيلنگ ذريعي ختم ڪرڻ جي ضرورت آهي. جيڪڏهن علاج مڪمل نه آهي، ته اهو ڊگهي مدت جي استعمال دوران خراب ٿيڻ جو شڪار آهي.
2. ڪاسٽ آئرن جي "گهڻن نقصن واري" ڌاتو جي جوڙجڪ
ڪاسٽ آئرن هڪ لوهه-ڪاربن مصر آهي، ۽ ان ۾ فليڪ گريفائٽ، سوراخ ۽ اندران سُڪڻ واري سوراخ جهڙا نقص آهن.

گريفائيٽ فريگمينٽيشن ميٽرڪس: فليڪ گريفائيٽ اندروني "مائڪرو ڪريڪس" جي برابر آهي، جنهن جي نتيجي ۾ ڪاسٽ آئرن جي اصل لوڊ بيئرنگ ايريا ۾ 30٪-50٪ گهٽتائي ٿيندي آهي. جيتوڻيڪ ڪمپريسو طاقت وڌيڪ آهي، لچڪدار طاقت گهٽ آهي (ڪمپريسو طاقت جو صرف 1/5-1/10)، ۽ مقامي دٻاءُ جي ڪنسنٽريشن جي ڪري ان ۾ ٽڪراءُ جو خطرو آهي.
گھڻي کثافت پر غير مساوي ماس ورڇ: ڪاسٽ آئرن ۾ 2٪ کان 4٪ ڪاربان هوندو آهي. ڪاسٽنگ دوران، ڪاربان عنصر جي الڳ ٿيڻ سان ±3٪ جي کثافت ۾ اتار چڙهاؤ پيدا ٿي سگهي ٿو، جڏهن ته گرينائيٽ ۾ 95٪ کان وڌيڪ معدني ورڇ جي هڪجهڙائي آهي، جيڪا ساخت جي استحڪام کي يقيني بڻائي ٿي.
ٻيو، گهٽ کثافت جو درست فائدو: گرمي ۽ وائبريشن جو ٻٽي دٻاءُ
حرارتي خرابي ڪنٽرول جو "موروثي فائدو"
حرارتي توسيع جو ڪوئفيشينٽ تمام گهڻو مختلف آهي: گرينائيٽ 0.6-5×10⁻⁶/℃ آهي، جڏهن ته ڪاسٽ آئرن 10-12×10⁻⁶/℃ آهي. مثال طور 10 ميٽر بيس وٺو. جڏهن گرمي پد 10℃ تائين تبديل ٿئي ٿو:
گرينائيٽ جي توسيع ۽ ڇڪتاڻ: 0.06-0.5 ملي ميٽر
ڪاسٽ آئرن جي توسيع ۽ ڇڪتاڻ: 1-1.2 ملي ميٽر
هي فرق گرينائيٽ کي بلڪل صحيح گرمي پد تي ڪنٽرول ٿيل ماحول ۾ تقريبن "صفر خرابي" بڻائي ٿو (جهڙوڪ ±0.5℃ هڪ سيمي ڪنڊڪٽر ورڪشاپ ۾)، جڏهن ته ڪاسٽ آئرن کي اضافي حرارتي معاوضي واري نظام جي ضرورت آهي.
حرارتي چالکائي جو فرق: گرينائيٽ جي حرارتي چالکائي 2-3W/(m · K) آهي، جيڪا ڪاسٽ آئرن (50-80W/(m · K)) جي صرف 1/20-1/30 آهي. سامان جي گرمائش جي منظرنامي ۾ (جهڙوڪ جڏهن موٽر جو گرمي پد 60 ℃ تائين پهچي ٿو)، گرينائيٽ جي مٿاڇري جي گرمي پد جي گريڊينٽ 0.5 ℃/m کان گهٽ آهي، جڏهن ته ڪاسٽ آئرن جو 5-8 ℃/m تائين پهچي سگهي ٿو، جنهن جي نتيجي ۾ غير مساوي مقامي توسيع ٿيندي آهي ۽ گائيڊ ريل جي سڌي ٿيڻ کي متاثر ڪندي آهي.
2. وائبريشن جي دٻاءُ جو "قدرتي ڊمپنگ" اثر
اندروني اناج جي حد توانائي جي ضايع ڪرڻ جو طريقو: گرينائيٽ ڪرسٽلز جي وچ ۾ مائڪرو فريڪچر ۽ اناج جي حد سلپج تيزيءَ سان وائبريشن توانائي کي ختم ڪري سگهن ٿا، جنهن جو ڊمپنگ تناسب 0.3-0.5 آهي (جڏهن ته ڪاسٽ آئرن لاءِ اهو صرف 0.05-0.1 آهي). تجربو ڏيکاري ٿو ته 100Hz جي وائبريشن تي:
گرينائيٽ جي ايمپليٽيوڊ کي 10٪ تائين سڙڻ ۾ 0.1 سيڪنڊ لڳن ٿا.
ڪاسٽ آئرن 0.8 سيڪنڊ وٺندو آهي
هي فرق گرينائيٽ کي تيز رفتار حرڪت ڪندڙ سامان (جهڙوڪ ڪوٽنگ هيڊ جي 2m/s اسڪيننگ) ۾ فوري طور تي مستحڪم ڪرڻ جي قابل بڻائي ٿو، "وائبريشن مارڪس" جي خرابي کان بچي ٿو.
انرشيل ماس جو الٽو اثر: گھٽ کثافت جو مطلب آهي ته ماس ساڳئي حجم ۾ ننڍو آهي، ۽ حرڪت ڪندڙ حصي جي انرشيل قوت (F=ma) ۽ رفتار (p=mv) گهٽ آهي. مثال طور، جڏهن 10 ميٽر گرينائيٽ گينٽري فريم (12 ٽن وزن) کي ڪاسٽ آئرن فريم (20 ٽن) جي مقابلي ۾ 1.5G تائين تيز ڪيو ويندو آهي، ته ڊرائيونگ فورس جي ضرورت 40٪ گهٽجي ويندي آهي، شروعاتي اسٽاپ اثر گهٽجي ويندو آهي، ۽ پوزيشننگ جي درستگي وڌيڪ بهتر ٿيندي آهي.

II. پروسيسنگ ٽيڪنالاجي جي "کثافت کان آزاد" درستگي ۾ ڪاميابي
1. الٽرا پريسيشن پروسيسنگ لاءِ موافقت
پيسڻ ۽ پالش ڪرڻ جو "ڪرسٽل-سطح" ڪنٽرول: جيتوڻيڪ گرينائيٽ جي سختي (موهس اسڪيل تي 6-7) ڪاسٽ آئرن کان وڌيڪ آهي (موهس اسڪيل تي 4-5)، ان جي معدني جوڙجڪ هڪجهڙائي آهي ۽ ان کي ايٽمي طور تي هيرن جي ابريسيو + مقناطيسي پالشنگ (سنگل پالشنگ ٿولهه < 10nm) ذريعي ختم ڪري سگهجي ٿو، ۽ مٿاڇري جي خرابي Ra 0.02μm (عڪس جي سطح) تائين پهچي سگهي ٿي. جڏهن ته، ڪاسٽ آئرن ۾ گريفائٽ نرم ذرڙن جي موجودگي جي ڪري، پيسڻ دوران "فرپلو اثر" ٿيڻ جو امڪان آهي، ۽ مٿاڇري جي خرابي Ra 0.8μm کان گهٽ هجڻ ڏکيو آهي.
سي اين سي مشيننگ جو "گهٽ دٻاءُ" فائدو: گرينائيٽ کي پروسيس ڪرڻ وقت، ڪٽڻ واري قوت ڪاسٽ آئرن جي صرف 1/3 هوندي آهي (ان جي گهٽ کثافت ۽ ننڍڙي لچڪدار ماڊيولس جي ڪري)، جيڪا وڌيڪ گردش جي رفتار (100,000 انقلاب في منٽ) ۽ فيڊ ريٽ (5000 ملي ميٽر/منٽ) جي اجازت ڏئي ٿي، اوزار جي لباس کي گهٽائي ٿي ۽ پروسيسنگ ڪارڪردگي کي وڌائي ٿي. هڪ خاص پنج محور مشيننگ ڪيس ڏيکاري ٿو ته گرينائيٽ گائيڊ ريل گرووز جو پروسيسنگ وقت ڪاسٽ آئرن جي ڀيٽ ۾ 25٪ ننڍو آهي، جڏهن ته درستگي ±2μm تائين بهتر ٿي وئي آهي.
2. اسيمبلي جي غلطين جي "مجموعي اثر" ۾ فرق
گھٽ ٿيل جزوي وزن جو زنجير رد عمل: گھٽ کثافت واري بنيادن سان جوڙيل موٽر ۽ گائيڊ ريل جھڙا جزا ھڪ ئي وقت ھلڪا ٿي سگھن ٿا. مثال طور، جڏھن ھڪ لڪير واري موٽر جي طاقت 30٪ گھٽجي ويندي آھي، ته ان جي گرمي پيدا ڪرڻ ۽ وائبريشن پڻ ان مطابق گھٽجي ويندي آھي، جيڪا "بهتر ٿيل درستگي - گھٽ توانائي جي استعمال" جو ھڪ مثبت چڪر ٺاھيندي آھي.
ڊگهي مدت جي درستگي برقرار رکڻ: گرينائيٽ جي سنکنرن جي مزاحمت ڪاسٽ آئرن جي ڀيٽ ۾ 15 ڀيرا آهي (ڪوارٽز تيزاب ۽ الڪلي جي خاتمي جي مزاحمت ڪري ٿو). هڪ سيمي ڪنڊڪٽر ايسڊ مِسٽ ماحول ۾، 10 سالن جي استعمال کان پوءِ مٿاڇري جي خرابي ۾ تبديلي 0.02μm کان گهٽ هوندي آهي، جڏهن ته ڪاسٽ آئرن کي هر سال گرائونڊ ۽ مرمت ڪرڻ جي ضرورت هوندي آهي، جنهن ۾ ±20μm جي مجموعي غلطي هوندي آهي.
چوٿين صنعتي ثبوت: گهٽ کثافت جو بهترين مثال ≠ گهٽ ڪارڪردگي
سيمي ڪنڊڪٽر ٽيسٽنگ سامان

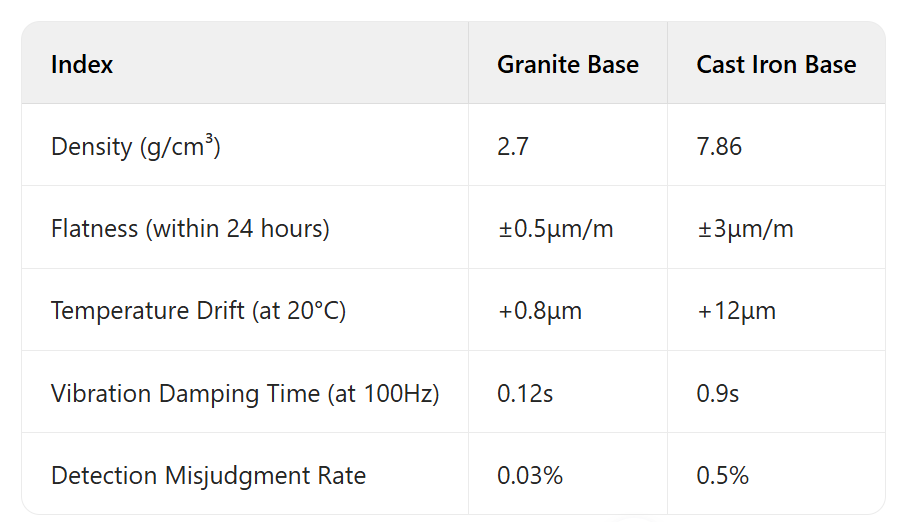

هڪ خاص ويفر انسپيڪشن پليٽ فارم جي مقابلي واري ڊيٽا:

2. درست بصري آلات
ناسا جي جيمس ويب ٽيلي اسڪوپ جو انفراريڊ ڊيٽيڪٽر بريڪٽ گرينائيٽ مان ٺهيل آهي. اهو بلڪل ان جي گهٽ کثافت (سيٽلائيٽ پيل لوڊ کي گهٽائڻ) ۽ گهٽ حرارتي توسيع (-270 ℃ جي انتهائي گهٽ درجه حرارت تي مستحڪم) جو فائدو وٺڻ سان آهي ته نانو-سطح جي آپٽيڪل الائنمينٽ جي درستگي کي يقيني بڻايو ويندو آهي، جڏهن ته گهٽ درجه حرارت تي ڪاسٽ آئرن جي خراب ٿيڻ جو خطرو ختم ٿي ويندو آهي.
نتيجو: مواد سائنس ۾ "ڪائونٽر ڪامن سينس" جدت
گرينائيٽ بيسز جو درست فائدو بنيادي طور تي "ساختي یکسانيت> کثافت، حرارتي جھٽڪو استحڪام> سادي سختي" جي مادي منطق جي فتح ۾ آهي. نه رڳو ان جي گهٽ کثافت هڪ ڪمزور نقطو نه بڻجي وئي آهي، پر ان انرشيا کي گهٽائڻ، حرارتي ڪنٽرول کي بهتر ڪرڻ، ۽ الٽرا-پريزيئن پروسيسنگ کي اپنائڻ جهڙن قدمن ذريعي درستگي ۾ هڪ ٽپو پڻ حاصل ڪيو آهي. هي رجحان درستگي جي پيداوار جي بنيادي قانون کي ظاهر ڪري ٿو: مادي خاصيتون سنگل اشارن جي سادي جمع جي بدران گھڻ-جہتي پيرا ميٽرز جو هڪ جامع توازن آهن. نانو ٽيڪنالاجي ۽ گرين مينوفيڪچرنگ جي ترقي سان، گهٽ کثافت ۽ اعلي ڪارڪردگي گرينائيٽ مواد "ڳري" ۽ "هلڪو"، "سخت" ۽ "لچڪدار" جي صنعتي تصور کي ٻيهر بيان ڪري رهيا آهن، اعلي-آخر جي پيداوار لاءِ نوان رستا کولي رهيا آهن.
